Определение диаметра трубы
Наружный диаметр труб - фактический диаметр трубы с учетом толщины стенки
Примечание. При помощи TapiRUS целесообразно выполнять определение диаметра при его нахождении в диапазоне от 133 до 273 мм
Примечание. При помощи TapiRUS целесообразно выполнять определение диаметра при его нахождении в диапазоне от 133 до 273 мм
УСТАНОВКА TAPIRUS
● Перед установкой TapiRUS выдвините планку 3 до значения 50 мм и зафиксируйте ее в данном положении затяжкой гайки на установочном винте 6

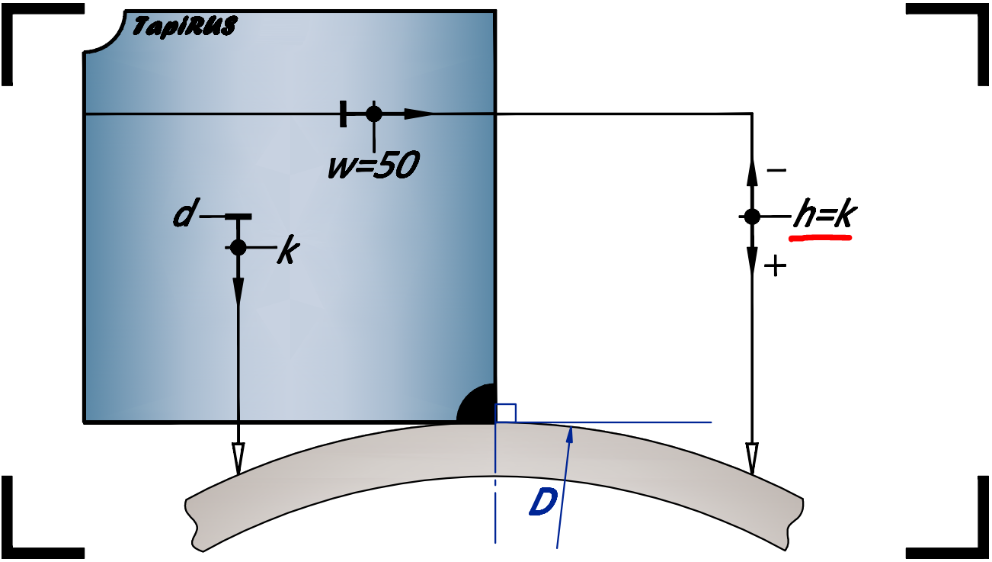

● Последовательно выдвигая упор 2 и щуп 4 до касания с объектом контроля, найдите положение, при котором значения параметров h и k станут равны
˟ красным цветом выделены параметры, подлежащие измерению
выполнение измерений
● Снимите показание параметра h - по вертикальной шкале H или показание параметра k - по вертикальной шкале K (см. схему)
● Для определения искомого параметра D воспользуйтесь калькулятором
